銅排的載流量計算方法

一、銅鋁排載流量快速查詢

銅排是一種大電流導電產品，適用于高低壓電器、開關觸頭、配電設備、 母線槽等電器工程，也廣泛用于金屬冶煉、電化電鍍、化工燒堿等超大電流電解冶煉工程。電工銅排具有電阻率低、可折彎度大等優點。

銅排又稱銅母線、銅 母排或銅 匯流排、接地銅排，是由銅材質制作的，截面為矩形或倒角(圓角)矩形的長導體，由鋁質材料制作的稱為鋁排，在電路中起輸送電流和連接電氣設備的作用。 銅母線的質量要求執行的是GB/T 5585.1-2005標準。

銅排載流量是多少呢？銅排載流量是怎么計算的呢？銅排載流量表有嗎？什么是銅排載流量呢？這么多問題，我們還是一一來回答吧。首先來解釋下什么是銅排吧。所謂銅排就是指由銅材質制作的，截面為矩形或倒角(圓角)矩形的長導體，一般被稱為銅母線、銅母排或銅匯流排、接地銅排。銅排的主要制作流程包括了：標準選材→熔鑄→澆鑄→壓延→開坯→酸洗→精軋→銑邊→機加工(打孔、打彎、鍍錫)→包裝→入庫。銅排是一種適用于高低壓電器、開關觸頭、配電設備、母線槽等電器工程，，也廣泛用于金屬冶煉、電化電鍍、化工燒堿等超大電流電解冶煉工程。

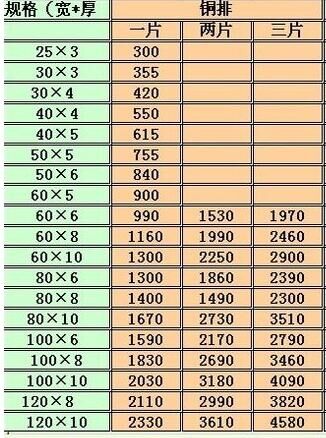

▲點擊查看大圖

二、估算法：

單條銅母排載流量= 寬度(mm) X 厚度系數

雙母排載流量= 寬度(mm) X 厚度系數 X 1.5(經驗系數)

銅排和鋁排也可以按平方數來,通常銅應該按5-8A/平方,

鋁應該按3-5A/平方

三、常用銅排的載流量計算方法：

40℃時銅排載流量=排寬*厚度系數

排寬(mm);厚度系數為：

母排12厚時為20;10厚時為18；

依次為:[12-20，10-18，8-16，6-14，5-13，4-12].

雙層銅排[40℃]=1.56-1.58單層銅排[40℃]（根據截面大小定） 3層銅排[40℃]=2單層銅排[40℃]

4層銅排[40℃]=單層銅排[40℃]*2.45(不推薦此類選擇,最好用異形母排替代)

銅排[40℃]= 銅排[25℃]*0.85

鋁排[40℃]= 銅排[40℃]/1.3

例如求TMY100*10載流量為：

單層：100*18=1800(A)[查手冊為1860A]；

雙層：2(TMY100*10)的載流量為：1860*1.58=2940(A)；[查手冊為2942A]；

三層：3(TMY100*10)的載流量為：1860*2＝3720(A)[查手冊為3780A]

以上所有計算均精確到與手冊數據相當接近。

另外，銅排載流量也有一個非常簡明的計算公式：

單根矩形銅排載流量= 排寬 * (排厚 +8.5)A

例如：15*3的40℃時載流量=15*11.5=172.5A

100*8的40℃時載流量=100*16.5=1650A

雙層載流量＝1.5倍單層載流量

三層載流量＝2.0倍單層載流量

載流量（A） 10 13 17 23 30 45 85 110 136 170 216 263 三、 抽屜柜抽屜導線選用標準

截面（mm2） 10 16 16 25 35 50 70 35×2 50×2 70×2 50×3 70×3

電 流（A） 50 63 80 100 125 160 200 250 300 400 500 60
